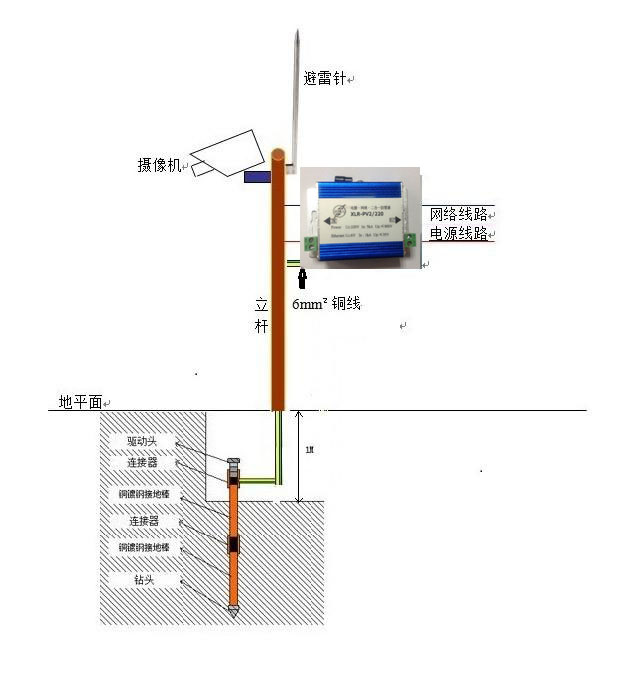

一：室外摄像头防雷及接地安装示意图：

二具体施工步骤：

（1）摄像头的直击雷防护

室外摄像头一般都放在立杆的顶部，容易遭受直击雷的损坏，因此在摄像头立杆顶安装长达一米的普通避雷针，以防止其被雷击坏。

避雷针应与金属立杆牢固焊接，焊接点应作防腐处理，利用金属立杆作为接地线，用4*40的扁钢将其连接到简易地网角钢处，以便将直击雷电流安全泄放入地。

（2）摄像头的感应雷防护

室外摄像头其自身的引雷途径就有：电源、控制和信号线路三种，我们要在引雷的线路上安装相应防雷器对其进行保护。

具体措施：

室外摄像头安装的时候，在摄像头进线处各安装一套集电源、控制和信号为一体的小雷人系列三合一（或者二合一）视频信号防雷器。

图示为选用网络、电源二合一信号防雷器XLR-PV2/220，串联在摄像机网络信号输入端，作为对摄像机网络信号的雷电防护。

（3）等电位连接

等电位是整体雷电防护的一个重要环节，其它防护措施都要建立在等电位的基础之上，本次方案由于所防护设备比较分散，很难实现整体等电位连接，所以应采用局部等电位连接的措施，以单个被保护设备为单位，实施局部等电位连接，将设备的金属外壳、防雷器、交流工作地及附近的金属部件用导线连接至事先做好的防雷接地上。

具体防护措施：将监控系统控制箱内所有设备金属外壳、网络防雷器接地线、摄像机外壳、金属立杆、控制箱外壳等所有金属部件以及独立接地系统用不小于4mm2的BVR铜导线以最短路径连接，并保证形成电器通路，螺栓连接处作搪锡处理。

（4）防雷接地系统

在室外摄像头立杆四周土层较厚的地方，选取合适位置，在地面切割出一个边长为0.5米左右的方形缺口，并挖深至0.7米以上，依次将长度为1.5米的高效铜接地棒垂直砸入地下，共1组，每组2根，使接地电阻达到4欧姆以下。然后用16 mm2的BVR铜线从已做好的总接地端子端进行有效连接后引至需要接地设备端。

焊接点或无镀锌部分，均应做防腐处理，涂沥青油或防锈漆防腐。

接地系统安装完成后，逐层回填泥土，在接地体周围不得填入砖石、焦渣、垃圾之类的杂物。

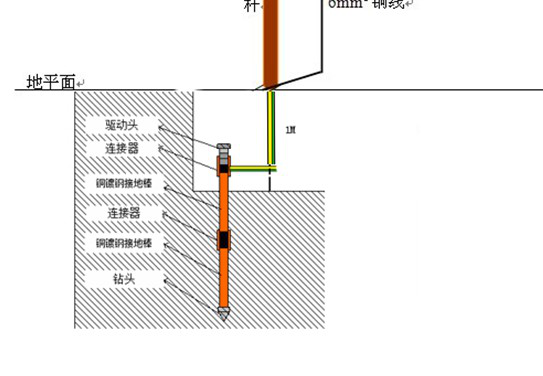

铜包钢连接示意图：

第二种方法：

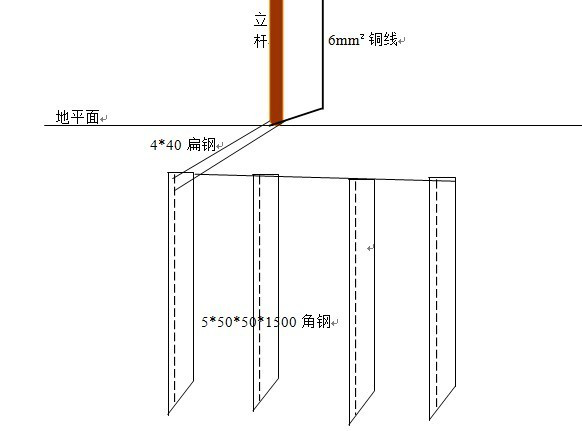

从经济角度出发，在室外摄像头各个立杆地笼四周挖四个500*500*500mm的坑，将四根5*50*50*1500的镀锌角钢埋入地下，同时用4*40mm的镀锌扁铁将四个点连接，作一个简易接地。

采用4*40mm的镀锌扁钢引出，将金属立杆接到接地极上。

焊接点或无镀锌部分，均应做防腐处理，涂沥青油或防锈漆防腐。

接地系统安装完成后，逐层回填泥土，在接地体周围不得填入砖石、焦渣、垃圾之类的杂物。
